диоды Шоттки

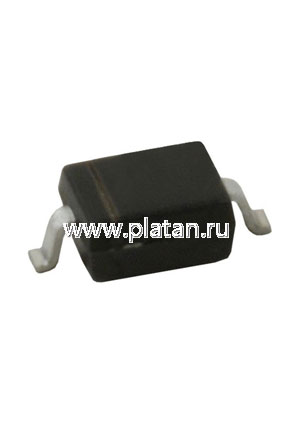

BAT54WS-E3-08, диод Шоттки 0.2А 30В SOD-323
1477862816
| Корпус | SOD323 |
| Кол-во диодов | 1 |
| Максимальное постоянное обратное напряжение,В | 30 |
| Максимальный прямой (выпрямленный за полупериод) ток,А | 0,2 |
| Максимальное время обратного восстановления,мкс | 0,005 |
| Максимально допустимый прямой импульсный ток,А | 0,3 |
| Покзать параметры | |
| Максимальный обратный ток,мкА 25гр | 2 |
| Максимальное прямое напряжение,В при 25гр. | 0,8 |
| при Iпр.,А | 0,1 |
| Общая емкость Сд,пФ | 10 |
| Рабочая температура,С | -55.00...125.00 |
| Способ монтажа | SMD |
HSMS-2804-TR1G, диод Шоттки ВЧ 70В SOT-23
1258138456
| Корпус | SOT23 |
| Кол-во диодов | 2 |
| Максимальное постоянное обратное напряжение,В | 70 |
| Максимальный прямой (выпрямленный за полупериод) ток,А | 1 |
| Максимально допустимый прямой импульсный ток,А | 1 |
| Максимальный обратный ток,мкА 25гр | 0,2 |
| Покзать параметры | |
| Максимальное прямое напряжение,В при 25гр. | 0,41 |
| при Iпр.,А | 1 |
| Общая емкость Сд,пФ | 2 |
| Рабочая температура,С | -65.00...150.00 |
| Способ монтажа | SMD |
| Схема коммутации | общий катод |
MBR0530T1G, диод Шоттки
274491083
| Корпус | SOD123 |
| Кол-во диодов | 1 |
| Максимальное постоянное обратное напряжение,В | 30 |
| Максимальный прямой (выпрямленный за полупериод) ток,А | 0,5 |
| Максимально допустимый прямой импульсный ток,А | 7,5 |
| Максимальный обратный ток,мкА 25гр | 130 |
| Покзать параметры | |
| Рабочая температура,С | -65.00...150.00 |
MBR20100CTG, диод Шоттки (MBR20T100CT) TO-220AB
1309982354
| Корпус | TO220-3 |
| Кол-во диодов | 2 |
| Максимальное постоянное обратное напряжение,В | 100 |
| Максимальный прямой (выпрямленный за полупериод) ток,А | 10 |
| Максимально допустимый прямой импульсный ток,А | 150 |
| Максимальный обратный ток,мкА 25гр | 100 |
| Покзать параметры | |
| Максимальное прямое напряжение,В при 25гр. | 0,95 |
| при Iпр.,А | 20 |
| Рабочая температура,С | -65.00...175.00 |
| Способ монтажа | в отверстие |
| Схема коммутации | сдвоенный катод |
MBR2060CT, диод Шоттки 20А 60В TO-220AB
259913866
| Корпус | TO220-3 |
| Кол-во диодов | 2 |
| Максимальное постоянное обратное напряжение,В | 60 |
| Максимальный прямой (выпрямленный за полупериод) ток,А | 20 |
| Максимально допустимый прямой импульсный ток,А | 150 |
| Максимальный обратный ток,мкА 25гр | 150 |
| Покзать параметры | |
| Максимальное прямое напряжение,В при 25гр. | 0,95 |
| Рабочая температура,С | -65.00...150.00 |
| Способ монтажа | в отверстие |
| Схема коммутации | сдвоенный катод |
MBR2545CT-E3/45, диод Шоттки диод Шот 45В 25А TO-220AB
892083005
| Корпус | TO220-3 |
| Кол-во диодов | 2 |
| Максимальное постоянное обратное напряжение,В | 45 |
| Максимальный прямой (выпрямленный за полупериод) ток,А | 30 |
| Максимально допустимый прямой импульсный ток,А | 150 |
| Максимальный обратный ток,мкА 25гр | 200 |
| Покзать параметры | |
| Максимальное прямое напряжение,В при 25гр. | 0,82 |
| Рабочая температура,С | -65.00...150.00 |
| Способ монтажа | в отверстие |
| Схема коммутации | сдвоенный катод |
MBRB2060CT-E3/45, диод Шоттки 20А 60В TO-263AB
413544121
| Корпус | D2Pak |
| Кол-во диодов | 2 |
| Максимальное постоянное обратное напряжение,В | 60 |
| Максимальный прямой (выпрямленный за полупериод) ток,А | 20 |
| Максимально допустимый прямой импульсный ток,А | 150 |
| Максимальный обратный ток,мкА 25гр | 150 |
| Покзать параметры | |
| Максимальное прямое напряжение,В при 25гр. | 0,95 |
| Рабочая температура,С | -65.00...150.00 |
| Способ монтажа | SMD |
| Схема коммутации | сдвоенный катод |
MBRS3100T3G, диод Шоттки (30BQ100) 3A 30В SMC
833132781
| Корпус | SMC |
| Кол-во диодов | 1 |
| Максимальное постоянное обратное напряжение,В | 100 |
| Максимальный прямой (выпрямленный за полупериод) ток,А | 3 |
| Максимально допустимый прямой импульсный ток,А | 130 |
| Максимальный обратный ток,мкА 25гр | 50 |
| Покзать параметры | |
| Максимальное прямое напряжение,В при 25гр. | 0,9 |
| при Iпр.,А | 6 |
| Рабочая температура,С | -65.00...175.00 |
| Способ монтажа | SMD |
MBRS360, выпрямительный диод общего назначения, 60В, 80А (SMC (DO-214AB)) = MBRS360T3G
= 30BQ060
903848617
| Корпус | DO-214AB |
MBRS360T3G, диод Шоттки (30BQ060) 3А 60В SMC
1077572502
| Корпус | SMC |
| Кол-во диодов | 1 |
| Максимальное постоянное обратное напряжение,В | 60 |
| Максимальный прямой (выпрямленный за полупериод) ток,А | 4 |
| Максимально допустимый прямой импульсный ток,А | 125 |
| Максимальный обратный ток,мкА 25гр | 150 |
| Покзать параметры | |
| Максимальное прямое напряжение,В при 25гр. | 0,74 |
| при Iпр.,А | 3 |
| Рабочая температура,С | -65.00...175.00 |
| Способ монтажа | SMD |
MSS1P2L-M3/89A, Surface-Mount Schottky Barrier Rectifiers, 20V 1A 2-Pin Micro SMP
T/R
45639765
| Корпус | SMP |
MSS1P3L-M3/89A, Surface-Mount Schottky Barrier Rectifiers, 30V 1A 2-Pin Micro SMP
T/R
713875122
| Корпус | SMP |
