диоды отечественные

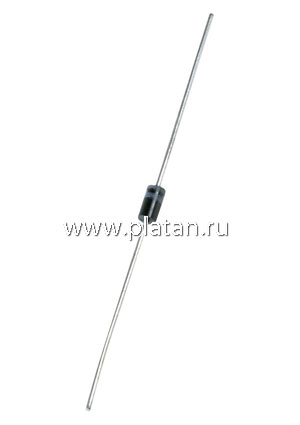

КД209Б, диод цилиндр (90-93г.)
1523204981
| Тип диода | выпрямительный |
| Максимальное постоянное обратное напряжение,В | 600 |
| Максимальный прямой (выпрямленный за полупериод) ток,А | 0,5 |
| Максимальный обратный ток,мкА | 100 |
| Максимальное прямое напряжение,В | 1 |
| при Iпр.,А | 0,5 |
| Покзать параметры | |
| Рабочая частота,кГц | 1 |
| Рабочая температура,С | -60...85 |
| Корпус | kd105b |
| Способ монтажа | в отверстие |

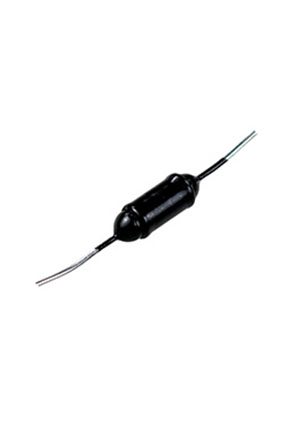

КД247Б, (1N4934)
707498359
| Тип диода | выпрямительный |
| Максимальное постоянное обратное напряжение,В | 200 |
| Максимальный прямой (выпрямленный за полупериод) ток,А | 1 |
| Максимальное импульсное обратное напряжение ,В | 200 |
| Максимально допустимый прямой импульсный ток,А | 30 |
| Максимальный обратный ток,мкА | 5 |
| Покзать параметры | |
| Максимальное прямое напряжение,В | 1,3 |
| при Iпр.,А | 1 |
| Рабочая частота,кГц | 150 |
| Рабочая температура,С | -60...125 |
| Корпус | kd-4-a |
| Способ монтажа | в отверстие |
| Максимальное время восстановления ,мкс | 150 |
КД247В, (1N4935)
650163609
| Тип диода | выпрямительный |
| Максимальное постоянное обратное напряжение,В | 400 |
| Максимальный прямой (выпрямленный за полупериод) ток,А | 1 |
| Максимальное импульсное обратное напряжение ,В | 400 |
| Максимально допустимый прямой импульсный ток,А | 30 |
| Максимальный обратный ток,мкА | 5 |
| Покзать параметры | |
| Максимальное прямое напряжение,В | 1,3 |
| при Iпр.,А | 1 |
| Рабочая частота,кГц | 150 |
| Рабочая температура,С | -60...125 |
| Корпус | kd-4-a |
| Способ монтажа | в отверстие |
| Максимальное время восстановления ,мкс | 150 |
КД247Г, (1N4936)
1039223407
| Тип диода | выпрямительный |
| Максимальное постоянное обратное напряжение,В | 600 |
| Максимальный прямой (выпрямленный за полупериод) ток,А | 1 |
| Максимальное импульсное обратное напряжение ,В | 600 |
| Максимально допустимый прямой импульсный ток,А | 30 |
| Максимальный обратный ток,мкА | 5 |
| Покзать параметры | |
| Максимальное прямое напряжение,В | 1,3 |
| при Iпр.,А | 1 |
| Рабочая частота,кГц | 150 |
| Рабочая температура,С | -60...125 |
| Корпус | kd-4-a |
| Способ монтажа | в отверстие |
| Максимальное время восстановления ,мкс | 150 |
КД247Е, диод кремниевый
1870305282
| Тип диода | выпрямительный |
| Максимальное постоянное обратное напряжение,В | 50 |
| Максимальный прямой (выпрямленный за полупериод) ток,А | 1 |
| Максимальное импульсное обратное напряжение ,В | 50 |
| Максимально допустимый прямой импульсный ток,А | 30 |
| Максимальный обратный ток,мкА | 5 |
| Покзать параметры | |
| Максимальное прямое напряжение,В | 1,3 |
| при Iпр.,А | 1 |
| Рабочая частота,кГц | 150 |
| Рабочая температура,С | -60...125 |
| Корпус | kd-4-a |
| Способ монтажа | в отверстие |
| Максимальное время восстановления ,мкс | 150 |
КД512А, (1990-95г)
1933922637
| Тип диода | импульсный |
| Максимальное постоянное обратное напряжение,В | 20 |
| Максимальный прямой (выпрямленный за полупериод) ток,А | 0,02 |
| Максимально допустимый прямой импульсный ток,А | 0,2 |
| Максимальный обратный ток,мкА | 5 |
| Максимальное прямое напряжение,В | 1 |
| Покзать параметры | |
| при Iпр.,А | 0,01 |
| Рабочая температура,С | -45...100 |
| Корпус | kd 12 |
| Способ монтажа | в отверстие |
| Максимальное время восстановления ,мкс | 1 |
| Общая емкость,Сд.пФ | 1 |
КД512Б, диод кремниевый
172978432
| Тип диода | импульсный |
| Максимальное постоянное обратное напряжение,В | 20 |
| Максимальный прямой (выпрямленный за полупериод) ток,А | 0,02 |
| Максимально допустимый прямой импульсный ток,А | 0,2 |
| Максимальный обратный ток,мкА | 5 |
| Максимальное прямое напряжение,В | 1 |
| Покзать параметры | |
| при Iпр.,А | 0,01 |
| Рабочая температура,С | -45...100 |
| Корпус | kd 12 |
| Способ монтажа | в отверстие |
| Максимальное время восстановления ,мкс | 1 |
| Общая емкость,Сд.пФ | 1,2 |
КД629АС9, (BAY84 (90-92г)
858585363
| Тип диода | импульсный |
| Максимальное постоянное обратное напряжение,В | 90 |
| Максимальный прямой (выпрямленный за полупериод) ток,А | 0,2 |
| Максимально допустимый прямой импульсный ток,А | 0,8 |
| Максимальный обратный ток,мкА | 0,1 |
| Максимальное прямое напряжение,В | 1 |
| Покзать параметры | |
| при Iпр.,А | 0,2 |
| Рабочая температура,С | -60...85 |
| Корпус | kt-46 |
| Способ монтажа | SMT |
| Максимальное время восстановления ,мкс | 100 |
| Общая емкость,Сд.пФ | 35 |
КД629АС9, (BAY84)(2012-13г)
324051225
| Тип диода | импульсный |
| Максимальное постоянное обратное напряжение,В | 90 |
| Максимальный прямой (выпрямленный за полупериод) ток,А | 0,2 |
| Максимально допустимый прямой импульсный ток,А | 0,8 |
| Максимальный обратный ток,мкА | 0,1 |
| Максимальное прямое напряжение,В | 1 |
| Покзать параметры | |
| при Iпр.,А | 0,2 |
| Рабочая температура,С | -60...85 |
| Корпус | kt-46 |
| Способ монтажа | SMT |
| Максимальное время восстановления ,мкс | 100 |
| Общая емкость,Сд.пФ | 35 |
КДС111А, диодная сборка (90-92г.)
606744942
| Тип диода | выпрямительный |
| Максимальное постоянное обратное напряжение,В | 300 |
| Максимальный прямой (выпрямленный за полупериод) ток,А | 0,2 |
| Максимально допустимый прямой импульсный ток,А | 3 |
| Максимальный обратный ток,мкА | 3 |
| Максимальное прямое напряжение,В | 1,2 |
| Покзать параметры | |
| при Iпр.,А | 0,1 |
| Рабочая частота,кГц | 20 |
| Рабочая температура,С | -60...85 |
| Корпус | kds111 |
| Способ монтажа | в отверстие |
КДС111Б, диодная сборка (90-92г.)
868861876
| Тип диода | выпрямительный |
| Максимальное постоянное обратное напряжение,В | 300 |
| Максимальный прямой (выпрямленный за полупериод) ток,А | 0,2 |
| Максимально допустимый прямой импульсный ток,А | 3 |
| Максимальный обратный ток,мкА | 3 |
| Максимальное прямое напряжение,В | 1,2 |
| Покзать параметры | |
| при Iпр.,А | 0,1 |
| Рабочая частота,кГц | 20 |
| Рабочая температура,С | -60...85 |
| Корпус | kds111 |
| Способ монтажа | в отверстие |
2Д509А, Диод импульсный
2058008975
| Тип диода | импульсный |
| Максимальное постоянное обратное напряжение,В | 50 |
| Максимальный прямой (выпрямленный за полупериод) ток,А | 0,1 |
| Максимальное импульсное обратное напряжение ,В | 70 |
| Максимально допустимый прямой импульсный ток,А | 1,5 |
| Максимальный обратный ток,мкА | 5 |
| Покзать параметры | |
| Максимальное прямое напряжение,В | 1,1 |
| при Iпр.,А | 0,1 |
| Рабочая температура,С | -60...125 |
| Корпус | kd 503 a |
| Способ монтажа | в отверстие |
| Максимальное время восстановления ,мкс | 0,004 |
| Общая емкость,Сд.пФ | 4 |
2Д707АС9, Кремниевый импульсный набор двух последовательно соединенных диодов [КТ-46А
/ SOT-23]
893881903
| Тип диода | импульсный |
| Максимальное постоянное обратное напряжение,В | 70 |
| Максимальный прямой (выпрямленный за полупериод) ток,А | 0,1 |
| Максимально допустимый прямой импульсный ток,А | 1,5 |
| Максимальный обратный ток,мкА | 2,5 |
| Максимальное прямое напряжение,В | 1 |
| Покзать параметры | |
| при Iпр.,А | 0,1 |
| Рабочая температура,С | -60...125 |
| Корпус | kt-46 |
| Способ монтажа | SMT |
| Максимальное время восстановления ,мкс | 2 |
| Общая емкость,Сд.пФ | 1,8 |
Д220, Диод выпрямительный
68437698
| Тип диода | выпрямительный |
| Максимальное постоянное обратное напряжение,В | 70 |
| Максимальный прямой (выпрямленный за полупериод) ток,А | 0,5 |
| Максимальное импульсное обратное напряжение ,В | 70 |
| Максимальный обратный ток,мкА | 1 |
| Максимальное прямое напряжение,В | 1,5 |
| Покзать параметры | |
| при Iпр.,А | 0,05 |
| Способ монтажа | в отверстие |
| Общая емкость,Сд.пФ | 15 |
Д242, Выпрямительный диод
337466307
| Тип диода | выпрямительный |
| Максимальное постоянное обратное напряжение,В | 100 |
| Максимальный прямой (выпрямленный за полупериод) ток,А | 10 |
| Максимальное импульсное обратное напряжение ,В | 100 |
| Максимальный обратный ток,мкА | 3 000 |
| Максимальное прямое напряжение,В | 1,25 |
| Покзать параметры | |
| при Iпр.,А | 10 |
| Рабочая частота,кГц | 1,1 |
| Рабочая температура,С | -60...125 |
| Корпус | КДЮ-11-4 |
| Способ монтажа | в отверстие |
Д242, КДЮ-11-4 (металлический)
1402917489
| Тип диода | выпрямительный |
| Максимальное постоянное обратное напряжение,В | 100 |
| Максимальный прямой (выпрямленный за полупериод) ток,А | 10 |
| Максимальное импульсное обратное напряжение ,В | 100 |
| Максимальный обратный ток,мкА | 3 000 |
| Максимальное прямое напряжение,В | 1,25 |
| Покзать параметры | |
| при Iпр.,А | 10 |
| Рабочая частота,кГц | 1,1 |
| Рабочая температура,С | -60...125 |
| Корпус | КДЮ-11-4 |
| Способ монтажа | в отверстие |
Д242А
1181251032
| Тип диода | выпрямительный |
| Максимальное постоянное обратное напряжение,В | 100 |
| Максимальный прямой (выпрямленный за полупериод) ток,А | 10 |
| Максимальное импульсное обратное напряжение ,В | 100 |
| Максимальный обратный ток,мкА | 3 000 |
| Максимальное прямое напряжение,В | 1 |
| Покзать параметры | |
| при Iпр.,А | 10 |
| Рабочая частота,кГц | 1,1 |
| Рабочая температура,С | -60...125 |
| Корпус | КДЮ-11-4 |
| Способ монтажа | в отверстие |
Д242А, Выпрямительный диод большой мощности
1129188646
| Тип диода | выпрямительный |
| Максимальное постоянное обратное напряжение,В | 100 |
| Максимальный прямой (выпрямленный за полупериод) ток,А | 10 |
| Максимальное импульсное обратное напряжение ,В | 100 |
| Максимальный обратный ток,мкА | 3 000 |
| Максимальное прямое напряжение,В | 1 |
| Покзать параметры | |
| при Iпр.,А | 10 |
| Рабочая частота,кГц | 1,1 |
| Рабочая температура,С | -60...125 |
| Корпус | КДЮ-11-4 |
| Способ монтажа | в отверстие |
Д242Б
276046277
| Тип диода | выпрямительный |
| Максимальное постоянное обратное напряжение,В | 100 |
| Максимальный прямой (выпрямленный за полупериод) ток,А | 5 |
| Максимальное импульсное обратное напряжение ,В | 100 |
| Максимальный обратный ток,мкА | 3 000 |
| Максимальное прямое напряжение,В | 1,5 |
| Покзать параметры | |
| при Iпр.,А | 5 |
| Рабочая частота,кГц | 1,1 |
| Рабочая температура,С | -60...125 |
| Корпус | КДЮ-11-4 |
| Способ монтажа | в отверстие |
Д242Б, Диод выпрямительный средней мощности
672201935
| Тип диода | выпрямительный |
| Максимальное постоянное обратное напряжение,В | 100 |
| Максимальный прямой (выпрямленный за полупериод) ток,А | 5 |
| Максимальное импульсное обратное напряжение ,В | 100 |
| Максимальный обратный ток,мкА | 3 000 |
| Максимальное прямое напряжение,В | 1,5 |
| Покзать параметры | |
| при Iпр.,А | 5 |
| Рабочая частота,кГц | 1,1 |
| Рабочая температура,С | -60...125 |
| Корпус | КДЮ-11-4 |
| Способ монтажа | в отверстие |
Д243, Диод выпрямительный
1195118525
| Тип диода | выпрямительный |
| Максимальное постоянное обратное напряжение,В | 200 |
| Максимальный прямой (выпрямленный за полупериод) ток,А | 10 |
| Максимальное импульсное обратное напряжение ,В | 200 |
| Максимальный обратный ток,мкА | 3 000 |
| Максимальное прямое напряжение,В | 1,25 |
| Покзать параметры | |
| при Iпр.,А | 10 |
| Рабочая частота,кГц | 1,1 |
| Рабочая температура,С | -60...125 |
| Корпус | КДЮ-11-4 |
| Способ монтажа | в отверстие |
Д243А
127238250
| Тип диода | выпрямительный |
| Максимальное постоянное обратное напряжение,В | 200 |
| Максимальный прямой (выпрямленный за полупериод) ток,А | 10 |
| Максимальное импульсное обратное напряжение ,В | 200 |
| Максимальный обратный ток,мкА | 3 000 |
| Максимальное прямое напряжение,В | 1 |
| Покзать параметры | |
| при Iпр.,А | 10 |
| Рабочая частота,кГц | 1,1 |
| Рабочая температура,С | -60...125 |
| Корпус | КДЮ-11-4 |
| Способ монтажа | в отверстие |
Д243А, Диод выпрямительный
469102873
| Тип диода | выпрямительный |
| Максимальное постоянное обратное напряжение,В | 200 |
| Максимальный прямой (выпрямленный за полупериод) ток,А | 10 |
| Максимальное импульсное обратное напряжение ,В | 200 |
| Максимальный обратный ток,мкА | 3 000 |
| Максимальное прямое напряжение,В | 1 |
| Покзать параметры | |
| при Iпр.,А | 10 |
| Рабочая частота,кГц | 1,1 |
| Рабочая температура,С | -60...125 |
| Корпус | КДЮ-11-4 |
| Способ монтажа | в отверстие |
Д243Б
1438845691
| Тип диода | выпрямительный |
| Максимальное постоянное обратное напряжение,В | 300 |
| Максимальный прямой (выпрямленный за полупериод) ток,А | 10 |
| Максимальное импульсное обратное напряжение ,В | 300 |
| Максимальный обратный ток,мкА | 3 000 |
| Максимальное прямое напряжение,В | 1,25 |
| Покзать параметры | |
| при Iпр.,А | 10 |
| Рабочая частота,кГц | 1,1 |
| Рабочая температура,С | -60...125 |
| Корпус | kdu114 |
| Способ монтажа | в отверстие |
Д245
483468599
| Тип диода | выпрямительный |
| Максимальное постоянное обратное напряжение,В | 300 |
| Максимальный прямой (выпрямленный за полупериод) ток,А | 10 |
| Максимальное импульсное обратное напряжение ,В | 300 |
| Максимальный обратный ток,мкА | 3 000 |
| Максимальное прямое напряжение,В | 1,25 |
| Покзать параметры | |
| при Iпр.,А | 10 |
| Рабочая частота,кГц | 1,1 |
| Рабочая температура,С | -60...125 |
| Корпус | kdu114 |
| Способ монтажа | в отверстие |
Д245, Диод 300В 10А
107551926
| Тип диода | выпрямительный |
| Максимальное постоянное обратное напряжение,В | 300 |
| Максимальный прямой (выпрямленный за полупериод) ток,А | 10 |
| Максимальное импульсное обратное напряжение ,В | 300 |
| Максимальный обратный ток,мкА | 3 000 |
| Максимальное прямое напряжение,В | 1,25 |
| Покзать параметры | |
| при Iпр.,А | 10 |
| Рабочая частота,кГц | 1,1 |
| Рабочая температура,С | -60...125 |
| Корпус | kdu114 |
| Способ монтажа | в отверстие |
Д245А, Диод выпрямительный
2130622784
| Тип диода | выпрямительный |
| Максимальное постоянное обратное напряжение,В | 300 |
| Максимальный прямой (выпрямленный за полупериод) ток,А | 10 |
| Максимальное импульсное обратное напряжение ,В | 300 |
| Максимальный обратный ток,мкА | 3 000 |
| Максимальное прямое напряжение,В | 1 |
| Покзать параметры | |
| при Iпр.,А | 10 |
| Рабочая частота,кГц | 1,1 |
| Рабочая температура,С | -60...125 |
| Корпус | kdu114 |
| Способ монтажа | в отверстие |
Д246, Мощный выпрямительный диод
250006124
| Тип диода | выпрямительный |
| Максимальное постоянное обратное напряжение,В | 400 |
| Максимальный прямой (выпрямленный за полупериод) ток,А | 10 |
| Максимальное импульсное обратное напряжение ,В | 400 |
| Максимальный обратный ток,мкА | 3 000 |
| Максимальное прямое напряжение,В | 1,25 |
| Покзать параметры | |
| при Iпр.,А | 10 |
| Рабочая частота,кГц | 1,1 |
| Рабочая температура,С | -60...125 |
| Корпус | kdu114 |
| Способ монтажа | в отверстие |
Д246А, выпрямительный диод 2013 г.
1874400273
| Тип диода | выпрямительный |
| Максимальное постоянное обратное напряжение,В | 400 |
| Максимальный прямой (выпрямленный за полупериод) ток,А | 10 |
| Максимальное импульсное обратное напряжение ,В | 400 |
| Максимальный обратный ток,мкА | 3 000 |
| Максимальное прямое напряжение,В | 1 |
| Покзать параметры | |
| при Iпр.,А | 10 |
| Рабочая частота,кГц | 1,1 |
| Рабочая температура,С | -60...125 |
| Корпус | kdu114 |
| Способ монтажа | в отверстие |
Д246А, Мощный выпрямительный диод
1755481228
| Тип диода | выпрямительный |
| Максимальное постоянное обратное напряжение,В | 400 |
| Максимальный прямой (выпрямленный за полупериод) ток,А | 10 |
| Максимальное импульсное обратное напряжение ,В | 400 |
| Максимальный обратный ток,мкА | 3 000 |
| Максимальное прямое напряжение,В | 1 |
| Покзать параметры | |
| при Iпр.,А | 10 |
| Рабочая частота,кГц | 1,1 |
| Рабочая температура,С | -60...125 |
| Корпус | kdu114 |
| Способ монтажа | в отверстие |
Д247
70925792
| Тип диода | выпрямительный |
| Максимальное постоянное обратное напряжение,В | 500 |
| Максимальный прямой (выпрямленный за полупериод) ток,А | 10 |
| Максимальное импульсное обратное напряжение ,В | 500 |
| Максимальный обратный ток,мкА | 3 000 |
| Максимальное прямое напряжение,В | 1,25 |
| Покзать параметры | |
| при Iпр.,А | 10 |
| Рабочая частота,кГц | 1,1 |
| Рабочая температура,С | -60...130 |
| Корпус | kdu114 |
| Способ монтажа | в отверстие |
Д247, Выпрямительный диод средней мощности
317263136
| Тип диода | выпрямительный |
| Максимальное постоянное обратное напряжение,В | 500 |
| Максимальный прямой (выпрямленный за полупериод) ток,А | 10 |
| Максимальное импульсное обратное напряжение ,В | 500 |
| Максимальный обратный ток,мкА | 3 000 |
| Максимальное прямое напряжение,В | 1,25 |
| Покзать параметры | |
| при Iпр.,А | 10 |
| Рабочая частота,кГц | 1,1 |
| Рабочая температура,С | -60...130 |
| Корпус | kdu114 |
| Способ монтажа | в отверстие |
Д248Б
526942885
| Тип диода | выпрямительный |
| Максимальное постоянное обратное напряжение,В | 600 |
| Максимальный прямой (выпрямленный за полупериод) ток,А | 5 |
| Максимальный обратный ток,мкА | 3 000 |
| Максимальное прямое напряжение,В | 1,5 |
| при Iпр.,А | 5 |
| Покзать параметры | |
| Рабочая частота,кГц | 1,1 |
| Рабочая температура,С | -60...130 |
| Корпус | kd-4-a |
| Способ монтажа | в отверстие |
Д310, Диод германиевый диффузионный, универсальный
813328493
| Тип диода | выпрямительный |
| Максимальное постоянное обратное напряжение,В | 20 |
| Максимальный прямой (выпрямленный за полупериод) ток,А | 0,5 |
| Максимальное импульсное обратное напряжение ,В | 20 |
| Максимально допустимый прямой импульсный ток,А | 1,5 |
| Максимальный обратный ток,мкА | 20 |
| Покзать параметры | |
| Максимальное прямое напряжение,В | 0,5 |
| при Iпр.,А | 0,001 |
| Рабочая температура,С | -60...70 |
| Корпус | d104 |
| Способ монтажа | в отверстие |
| Максимальное время восстановления ,мкс | 0,09 |
| Общая емкость,Сд.пФ | 15 |
КД102Б, Диффузионный кремниевый диод
412146687
| Тип диода | выпрямительный |
| Максимальное постоянное обратное напряжение,В | 300 |
| Максимальный прямой (выпрямленный за полупериод) ток,А | 0,1 |
| Максимальное импульсное обратное напряжение ,В | 300 |
| Максимально допустимый прямой импульсный ток,А | 2 |
| Максимальный обратный ток,мкА | 1 |
| Покзать параметры | |
| Максимальное прямое напряжение,В | 1 |
| при Iпр.,А | 0,05 |
| Рабочая частота,кГц | 4 |
| Рабочая температура,С | -60...100 |
| Корпус | kd30 |
| Способ монтажа | в отверстие |
